0常见问题解答—非常重要—真的非常重要—真的真的非常重要

问题1：usb插件在哪里下载？

参考《1安装软件下载》 右边的USB插件驱动包里面。在插件驱动包里面。找到【usb_sniffer_win.exe】+操作说明v1]，下载。

问题2：Wireshark没有 USB Sniffer的选项？

参考《3插件安装》必须找到 【C:\Program Files\Wireshark\extcap】这个文件夹，并拷贝usb_sniffer_win.exe到其目录下。才会有USB Sniffer选项.

问题3：找不到usb_sniffer_win.exe文件？！！！多次询问！！！

参考《1安装软件下载》 右边的USB插件驱动包里面。在插件驱动包里面。找到【usb_sniffer_win.exe】+操作说明v1]，下载。

问题4：解析的数据感觉不对，没有USB数据包？

参考《4软件使用—USB抓包方法》里面《2 正确的选择捕捉速度》，尝试用三种不同的速度（低速，全速，高速）去捕捉，能看到USB数据包就是正确的速度。

问题5：如何设置USB捕捉速度？

参考《4软件使用—USB抓包方法》里面《双击打开Wireshark软件》，看左边圆形的图标，点击进入。设置捕捉速度。

问题6：为啥我的捕捉不到数据？

对于初始使用USB snifer,建议先测USB鼠标设备，鼠标一直会发数据包，比较容易看。捕捉速度：低速。

问题7：捕捉不到数据？

建议，先开启软件捕捉功能，在去插如USB设备，这样才是正确的顺序，先插设备，再开捕捉会丢失很多数据。

问题8：文档的图片我看不到怎么办？

参考《1安装软件下载》里面《由于服务器在国外，未翻墙国内用户请直接下载网页的PDF版本》右边最新pdf的提交版本。

问题9：一直采集不到数据？

host端必须也接线到电脑。

参考《6 常见问题详解—HOST没有接线》有图文说明。

问题10：怎么判断设备是 低速 全速 高速？

没有特别好的方法，先假设是一种，然后看数据包是否正确。正确则说明是猜中的速度。 比如，猜测，鼠标是低速设备，在测试的过程中，只有选择低速设备才可以解除正确的数据包， 选择其他速度，都无法解除正确的包，则说明是低速设备。 参考《7 常见问题详解—怎么判断设备的连接速度》有图文说明。

问题11：device设备无法识别到，HOST线已经插了？

请重新插拔一次PC-M，USB线就可以了，device设备就可以正确识别到了。 待测设备device口usb无法识别，重新插拔PC-M线。

问题12：USB转串口设备，全速USB，捕捉数据卡顿。

在设备速度选择的选择框下面有一个，折叠空白包的功能，Fold empty frames,当捕捉卡顿的时候，建议勾选节省CPU和RAM的资料，让捕捉响应更及时。 参考《8 常见问题详解—空包过滤》有图文说明。

问题13：USB3.0设备有限支持，测U盘等大容量存储时，建议使用USB2.0U盘

在测试U盘这种大容量存储时，建议使用USB2.0设备，USB3.0数据量太大容易发生错误，USB2.0U盘可以很好的解决这个问题。

问题14：如何用命令行工具捕捉数据

详细参考《10 命令行工具》。

[HS] .\usb_sniffer_win.exe -s hs -c -f hs_capture.pcapng
[HS_fold] .\usb_sniffer_win.exe -s hs -l -c -f hs_capture.pcapng

[FS] .\usb_sniffer_win.exe -s fs -c -f fs_capture.pcapng [FS_fold] .\usb_sniffer_win.exe -s fs -l -c -f fs_capture.pcapng

[LS] .\usb_sniffer_win.exe -s ls -c -f ls_capture.pcapng [LS_fold] .\usb_sniffer_win.exe -s ls -l -c -f ls_capture.pcapng

提问注意：首先感谢大家的提问！！！提问时请注意：请先拍照，或截图，最好拍视频，反应问题，再发文字描述，这个可以提高提问的效率，避免我司技术人员猜测老板们的实际情况，浪费宝贵的时间。

各位各样的问题我们都遇到过，相信专业的力量！！！

1安装软件下载

2软件安装

安装 Wireshark的软件，安装路径最好在C盘，用默认路径就是在C盘。所以安装好以后软件的路径就是 【C:\Program Files\Wireshark】

软件安装默认下一步安装就行，直到软件安装完成。软件无需破解，安装完成就可以使用。

step1 如下图所示：

step2 如下图所示：

step3 如下图所示：

step4 如下图所示：

step5 如下图所示：

step6 如下图所示：

step7 如下图所示：

step8 如下图所示：

step9 如下图所示：

step10 如下图所示：

step11 如下图所示：

3插件安装

配置驱动接口，wireshark支持软件USB抓包和硬件USB抓包的两种方式。软件抓包叫USBPcap ,在安装软件的时候可以勾选，由于我们有USB sniffer 这个硬件抓包接口，所以并不会调用软件抓包这个接口。

调用硬件抓包接口需要添加驱动文件，如果我们的安装目录在【C:\Program Files\Wireshark】下，就找到 【C:\Program Files\Wireshark\extcap】这个文件夹，如果没有可以创建一个文件夹，加入 硬件调用接口【usb_sniffer_win.exe】。复制粘贴 【usb_sniffer_win.exe】到 【C:\Program Files\Wireshark\extcap】目录下。

如下图所示：

v4.40以后的新版本，如果找不到插件请尝试新的路径。复制粘贴 【usb_sniffer_win.exe】到 【C:\Program Files\Wireshark\extcap\wireshark】目录下。

如下图所示:

4软件使用—USB抓包方法

1 双击打开Wireshark软件。

2 正确的选择捕捉速度

3 双击开始捕捉，如图4.1里面所示的方法。

5 软件使用—数据过滤方法

在过滤框里面输入过滤关键字，如下图所示。

运算符号

例子1：usb.src=="0.10.1"&& (usb.dst=="host")&&(usb.bInterfaceClass=="hid")&&(frame.len != 100)
例子2：!(syslog.msg == "USB PHY error") &&!(usbll.invalid_pid) && !(usbll.pid == 0x5a) && !(usbll.pid == 0xa5) && !(usbll.pid == 0x69)
例子3：syslog && frame.len ==38
例子4：syslog && frame.len ==38 && syslog.msg =="Hardware buffer overflow"
例子5：(syslog && frame.len ==38 && syslog.msg =="Hardware buffer overflow") || (usb.idProduct && usb.dst =="host")
例子6：subll.data contains 80:06:00:01:00:00:12:00
例子7：过滤空包的第二种方法 (frame.len != 24) && (frame.len > 3)
例子8：过滤空包的第三种方法 (syslog.msg != Keep-alive) || (usb)
例子9：过滤心跳包方法 (frame.len != 1) && (frame.len >3 )

6 常见问题详解—HOST没有接线

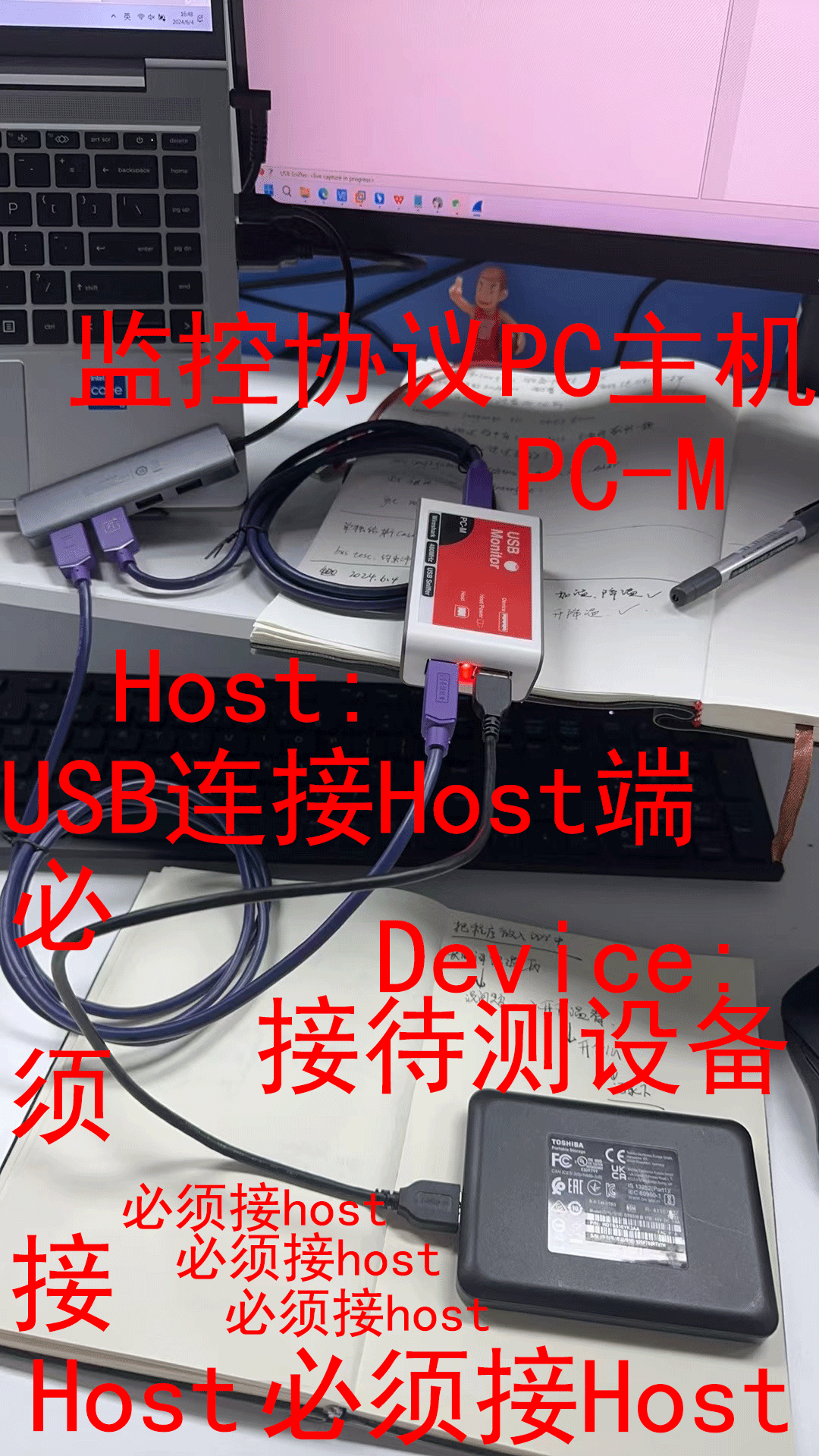

下图是正确的示例： host线必须接，host线必须接，host线必须接！！！

7 常见问题详解—怎么判断设备的连接速度

下图是判断设备是否连接正确的方法：

8 常见问题详解—空包过滤

下图是空包折叠功能的使用方法，当捕捉数据卡顿时候建议勾选。以节省电脑资源。让反应更及时。

9 常见问题详解—常见设备数据包示例

下图1 ，USB低速设备USB鼠标的数据示例：

下图2 ，USB全速设备USB转串口的数据示例：

下图3 ，USB高速设备U盘的数据示例：

10 命令行工具

Usage: .\usb_sniffer_win.exe [options]

General:
  -h, --help                     print this help message and exit

Capture:
  -s, --speed <speed>            select USB speed: 'ls', 'fs' (default) or 'hs'
  -l, --fold                     fold empty frames
  -n, --limit <number>           limit the number of captured packets
  -t, --trigger <type>           capture trigger: 'disabled' (default), 'low', 'high', 'falling' or 'rising'
  --test                         perform a transfer rate test

Wireshark extcap:
  --extcap-version <version>     show the version of this utility
  --extcap-dlts                  provide a list of dlts for the given interface
  --extcap-interfaces            provide a list of interfaces to capture from
  --extcap-interface <name>      provide the interface to capture from
  --extcap-config                provide a list of configurations for the given interface
  -c, --capture                  start capture
  -f, --fifo <name>              output fifo or file name

Firmware update:
  --mcu-sram <name>              upload FX2LP firmware into the SRAM and run it
  --mcu-eeprom <name>            program FX2LP firmware into the EEPROM
  --fpga-sram <name>             upload BIT file into the FPGA SRAM
  --fpga-flash <name>            program JED file into the FPGA flash
  --fpga-erase                   erase FPGA flash
